科思美析 IEX系列

IEX Image

  • 有三种填料类型
    (阴离子交换类型,阳离子交换类型,两性离子交换类型)
  • 有三种色谱柱类型
    (精密分析用,高速分析用,提纯净化用)
  • 适用于蛋白质,核酸等水溶性多肽的分离

产品信息

离子交换模式 阴离子交换型 阳离子交换型 两性离子交换型
填料 Q型 Q-N型 S型 S-N型 M型 M-N型
硅胶 /
平均粒径
亲水性聚合物 / 5 µm
平均孔径 1000 Å Non-porous 1000 Å Non-porous 1000 Å Non-porous
功能基 -CH3N+(CH3)3 -(CH2)3SO3- -CH3N+(CH3)3
+ -(CH2)3SO3-
蛋白质承载力 110-150 mg 12-20 mg 70-100 mg 10-18 mg 55-75 mg(BSA)/ml
35-50 mg(IgG)/ml
6-10 mg(BSA)/ml
5-9 mg(IgG)/ml
BSA/ml-resin human IgG/ml-resin
目标样品 Acidic Proteins / DNA Basic Proteins All Proteins
应用领域 净化提纯 超高速分析 精确分析 净化提纯 超高速分析 精确分析 净化提纯 精确分析
柱尺寸
I.D. x Length(mm)
4.6 x 50 4.6 x 30 4.6 x 100 4.6 x 50 4.6 x 30 4.6 x 100 4.6 x 50 4.6 x 100

两性离子交换型 (M型) 的蛋白质一齐分离

两性离子交换型色谱柱可以同时分离样品中的酸性蛋白质与碱性蛋白质。

Q型 S型 M型
Chromatogram Chromatogram Chromatogram
分析条件
色谱柱 COSMOGEL IEX (4.6 mm I.D. x 50 mm)
流动相 A: 20 mmol/l Phosphate Buffer (pH6.8)
B: 20 mmol/l Phosphate Buffer (pH6.8) + 0.5 mol /l NaCl
B: conc. 0→100% 30 min Linear Gradient
流速 0.5 ml/min
温度 30°C
检测器 UV 220 nm
样品 1. Ribonuclease A (1.5 µg)
2. Cytochrome C (1.5 µg)
3. Trypsin Inhibitor (6.0 µg)
4. β-Galactosidase (6.0 µg)

色谱柱种类

COSMOGEL IEX 系列有三类色谱柱:精密分析型,高速分析型,提纯净化型。

提纯净化型: Q型, S型, M型
(填料: 多孔性填料。 柱尺寸: 4.6 mm I.D. x 50 mm)

使用了多孔性填料的Q型,S型和M型相比于非多孔性填料可以承载更多蛋白质,即使一次大量进样峰形依然尖锐。所以此类型色谱柱适用于蛋白质的净化提纯。

Type S Figure

分析条件
色谱柱 COSMOGEL IEX Type S (4.6 mm I.D. x 50 mm)
流动相 A: 20mmol/l Phosphate Buffer (pH6.8)
B: 20mmol/l Phosphate Buffer (pH6.8) + 0.5mol/l NaCl
B conc. 0→100% 30min Linear Gradient
流速 0.5 ml/min
温度 30°C
检测器 UV 280 nm
样品 1. Ribonuclease A
2.Cytochrome C
3. Lysozyme

精密分析型: Q-N型, S-N型, M-N型 (填料: 非多孔性。 柱尺寸: 4.6 mm I.D. x 100 mm)

使用了非多孔性填料的Q-N型, S-N型, M-N型可以抑制样品在填料内的扩散。另外,此类型色谱柱的柱长较长,也在另一方面保证了峰形的尖锐。此类型适用于抗体药物的质量控制等精密分析。

S型 (4.6 mm I.D. x 50 mm) S-N型 (4.6 mm I.D. x 100 mm)
Chromatogram Chromatogram
分析条件
色谱柱 COSMOGEL IEX
流动相 A: 20mmol/l Phosphate Buffer (pH6.8)
B: 20mmol/l Phosphate Buffer (pH6.8) + 0.5 mol/l NaCl
B conc. 0→100% Linear Gradient
流速 0.5ml/min
温度 30°C
检测器 UV 220 nm
样品 1. Ribonuclease A (1.65 µg)
2. Cytochrome C (1.65 µg)
3. Lysozyme (1.65 µg)

超高速分析型: Q-N型, S-N型, M-N型
(填料: 非多孔性。 柱尺寸: 4.6 mm I.D. x 30 mm)

多孔性填料即使在高流速下也不会对分离度造成很大影响。另外,此类色谱柱的柱长较短,有利于高速分析。

S型 (4.6 mm I.D. x 50 mm) S-N型 (4.6 mm I.D. x 30 mm)
Type S Type S-N
分析条件
色谱柱 COSMOGEL IEX
流动相 A: 20mmol/l Phosphate Buffer (pH6.8)
B: 20mmol/l Phosphate Buffer (pH6.8) + 0.5 mol/l NaCl
B conc. 0→100% Linear Gradient
Type S: 30min Type S-N: 10 min
流速 Type S: 0.5ml/min Type S-N: 1.0ml/min
温度 30°C
检测器 UV 220 nm
样品 1. Ribonuclease A (1.65 µg)
2. Cytochrome C (1.65 µg)
3. Lysozyme (1.65 µg)

应用数据

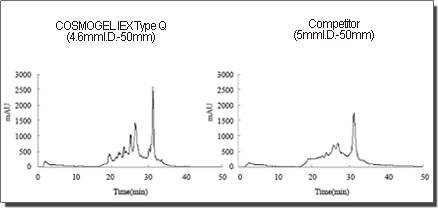

性能比较

Chromatogram

分析条件
流动相 A: 20mmol/l Tris buffer(pH8.3)
B: 20mmol/l Tris buffer(pH8.3) + 0.5mol/l NaCl
B conc. 0% (0-13min)
0→100%(13-43min)
100% (43-53min)
流速 0.5 ml/min
温度 8 °C
检测器 ÅKTAexplorer 10 S
样品 Trypsin Inhibitor from Soybean (1mg/ml)
进样量 500 µl

Data courtesy of Kei WADA, Ph. D., Department of Biological Sciences, Graduate School of Science, Osaka University

His-tag 融合蛋白的精制

Chromatogram

Lane 1: Protein Makers for SDS-PAGE (# 09547-16)
Lane 2: His-tag protein [pET-41b(+)] in E. Coli lysate
Lane 3: Purified fraction by COSMOGEL His-Accept SF
Lane 4: Desalted fraction
Lane 5: Purified fraction by COSMOGEL IEX Type

分析条件
色谱柱 COSMOGEL IEX Type Q 4.6mmI.D.-50mm
流动相 A: 20mmol/l Tris buffer(pH8.0)
B: 20mmol/l Tris buffer(pH8.0) + 0.5mol/l NaCl
B conc. 30% (0min)
35% (0-30min)
50% (30-50min)
100% (50-55min)
30% (55min-)
流速 0.5 ml/min
温度 Room Temperature
检测器 UV280nm
样品 His-tag Protein in 20mmol/l Tris buffer(pH8.0) (Lane 4)
进样量 5.0ml

点击这里查看更多应用数据

下载

产品手册

使用说明书

科思美析 (COSMOSIL)高效液相色谱柱使用说明书pdf (166 KB)

订购信息

离子交换类型 产品名称 应用领域 柱尺寸
内径 x 柱长 (mm)
货号 价格
阴离子交换型 COSMOGEL IEX
Type Q
For Purification 4.6 x 50 06266-31 e-Nacalai
COSMOGEL IEX
Type Q-N
For Ultra-fast Analysis 4.6 x 30 06264-51
COSMOGEL IEX
Type Q-N
For Precise Analysis 4.6 x 100 06258-41
阳离子交换型 COSMOGEL IEX
Type S
For Purification 4.6 × 50 06252-01
COSMOGEL IEX
Type S-N
For Ultra-fast Analysis 4.6 x 30 06251-11
COSMOGEL IEX
Type S-N
For Precise Analysis 4.6 × 100 06250-21
两性离子交换型 COSMOGEL IEX
Type M
For Purification 4.6 x 50 06248-71
COSMOGEL IEX
Type M-N
For Precise Analysis 4.6 x 100 06244-11

色谱柱材料 : PEEK  连接类型 : Waters型
